Parabole microonde

Autocostruzioni e modifiche

PROGETTO E AUTOCOSTRUZIONE DI ILLUMINATORE PER PARABOLA MICROONDE E APPLICAZIONE TRANSVERTER ALLA PARABOLA

IL MATERIALE per 5,7 gigahertz:

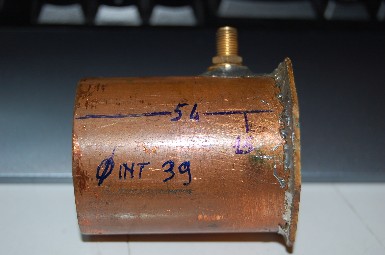

Tubo in rame da idraulici da 40mm spessore 1,5 mm tagliato alla frequenza su progetto I1MMS. Misure: diametro interno 39 mm, profonditą 54 mm distanza del lanciatore dal fondo 15mm;
Cavo rigido dielettrico teflon recupero ponti telefonici con bocchettone SMA femmina, per costruzione lanciatore sporgerą all'interno del tubo per 12,5mm;
Foglio di rame o basetta vetronite per tappo illuminatore;
IL MATERIALE per 10 gigahertz:

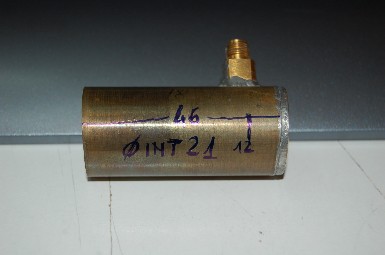

Tubetto ottone argentato con lanciatore e presa SMA femmina operante su 11,5 gigahertz portato in risonanza da I3QNS di Mestre (VE). Misure: diametro interno 21mm, profonditą 46mm, distanza lanciatore dal fondo 12mm; Lunghezza lanciatore 6mm (sporgente all'interno del tubetto).

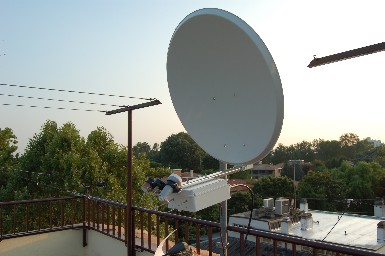

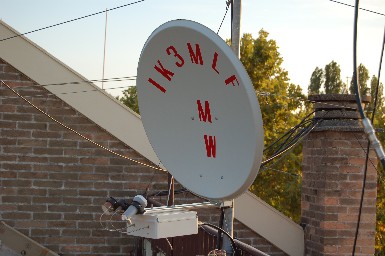

Parabola offset da 80 cm Fracarro con braccio porta LNA molto robusto (vedi foto);
Scatola da esterni materiale elettico 30x20x10;
Due relais coassiali fino a 18 gigahertz 12v uscite SMA femmina;
Commutatore coassiale DAIWA 1 via 2 posizioni per deviare rf eccitatore verso i transverter prese N se possibile;
Cavetti semirigidi e flessibili di ottima qualitą intestati SMA maschi.
Presa pannello 12 volt, fileria e ferramenta varia.

PREPARAZIONE ILLUMINATORE 5,7 GHZ

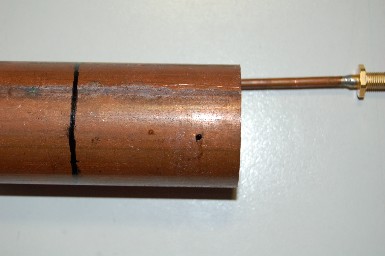

Taglio tubo a misura

Foratura per inserimento lanciatore

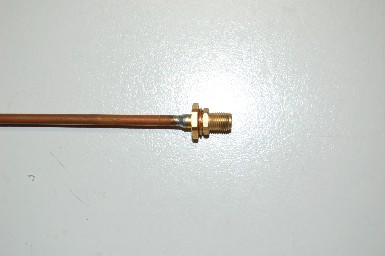

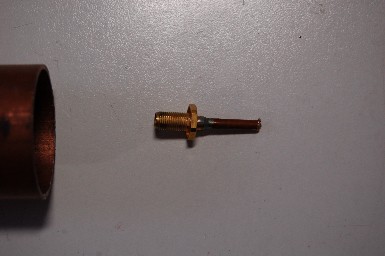

PREPARAZIONE LANCIATORE

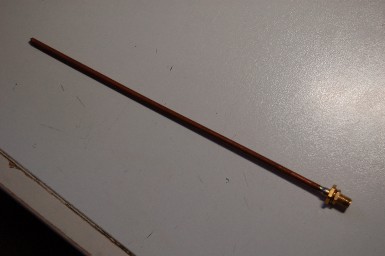

Si utilizza un cavetto coassiale rigido in rame intestato SMA femmina recupero surplus ponti radio disponibile a richiesta.

Si taglia a misura secondo misure progetto I1MMS 12,5mm.

Si spela la parte esterna di rame.

Si toglie l'isolamento interno lasciando libero il centrale.

Si misura la lunghezza col calibro al decimo di mm e si taglia l'eccedenza.

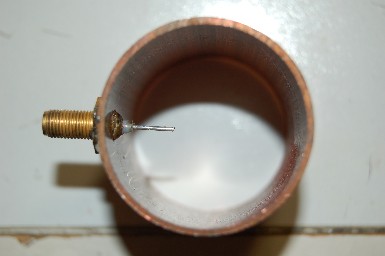

MONTAGGIO LANCIATORE

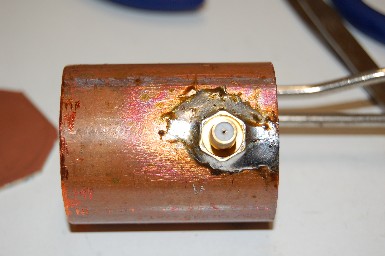

Si salda a stagno il lanciatore.

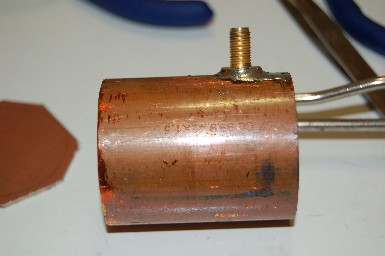

PREPARAZIONE E APPLICAZIONE FONDELLO

Da un foglio di vetronite a un solo lato rame si ricava un disco poco pił largo del tubo e lo si salda a stagno a chiusura dell'illuminatore lato lanciatore.

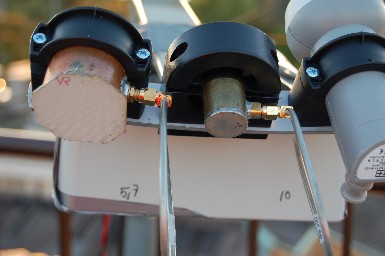

MONTAGGIO ILLUMINATORI

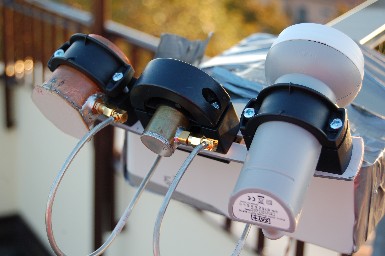

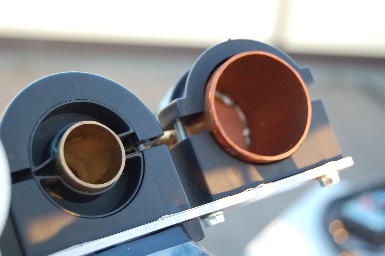

Ho utilizzato un supporto porta illuminatori a tre posti della TELESYSTEM
che si prestava perfettamente ad ospitare gli illuminatori.
Purtroppo ho dovuto tenermi l'LNA per satelliti venduto assieme al supporto.
Il supporto ha una fessura che permette il posizionamento laterale degli illuminatori in funzione del massimo guadagno.
Ho utilizzato per le prove i beacon a 5,7ghz e 10 ghz di I3EME sui monti sopra Treviso

MONTAGGIO DEI TRANSVERTERS NELLA SCATOLA

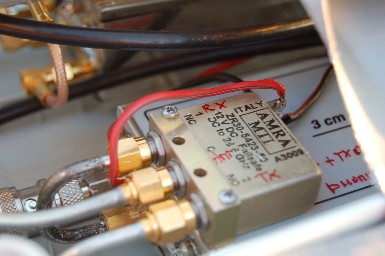

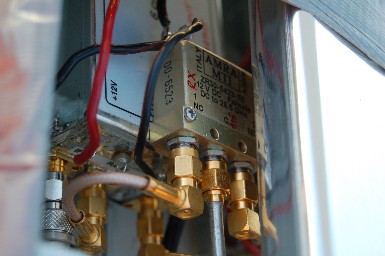

Si assemblano i transverter per i 5,7 e i 10 ghz all'interno della scatola collegandoli ai relais 12 volt con cavetti semirigidi e intestati SMA.

Si praticano due fori alla scatola da una parte per far uscire i cavetti semirigidi che vanno agli illuminatori.

E due fori dall'altra parte per ospitare il commutatore coassiale manuale e la presa 12 volt.

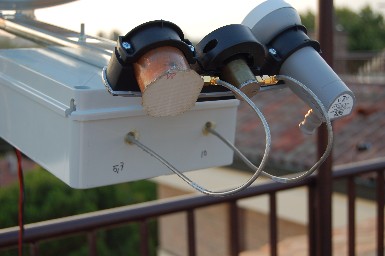

La scatola, tramite due viti sul coperchio, č applicata alla barra porta illuminatori della parabola e diviene solidale con essa una volta chiusa.

COMMUTAZIONE RF DA ECCITATORE

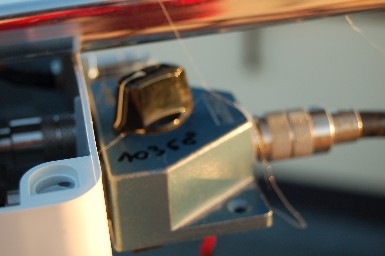

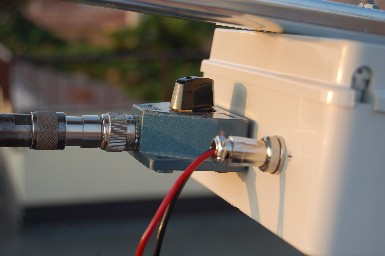

E' un DAIWA. La rf a 432 mhz viene passata ai transverter a seconda della frequenza da utilizzare. Sarebbe meglio il modello con prese N. Ho intenzione di sostituire con relais coassiali e commutazione elettronica.

ALIMENTAZIONE 12 VOLT E PTT

Normale spina e presa din 2 poli (tipo microfoni) con fusibile all'interno della scatola e diodo per la polaritą.

Il PTT viagga attraverso il cavo dell'eccitatore. Lo YAESU FT 790r che utilizzo in TX oltre alla RF emette anche circa 6 volt sufficienti per eccitare in TX i transverter.

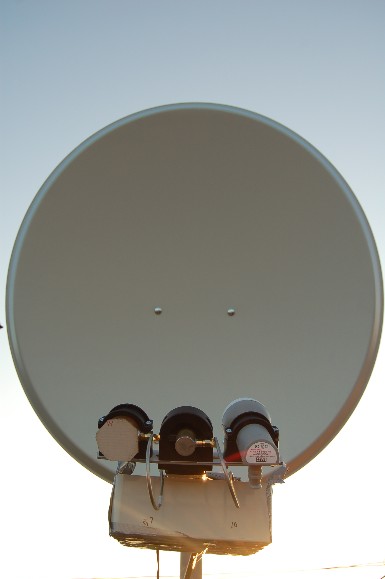

LAVORO FINITO E TARATURE

Una volta assemblato il tutto si punta verso il basso la parabola fino al suo fermo naturale e si cercano i beacon. La taratura avviene spostando avanti e indietro gli illuminatori all'interno dei loro supporti di plastica fino ad ottenere il massimo segnale.

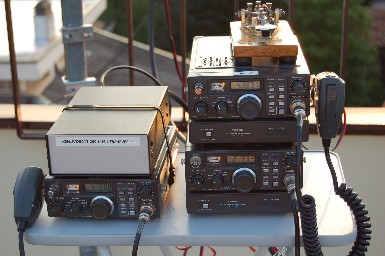

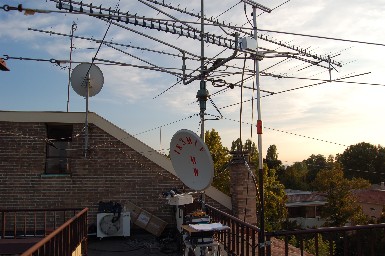

LA STAZIONE RADIO PER MICROONDE

Uno Yaesu FT 290R con proprio lineare da 10 watt č utilizzato come frequenza d'appoggio.

Un secondo YAESU FT290R č utilizzato come eccitatore del transverter a 2320 mhz e come antenna utilizzo una direttiva a 25 elementi TONNA.

Uno Yaesu FT790R viene utilizzato come eccitatore per i 5,7 ghz e i 10 ghz. Entrambi i transverter hanno ovviamente ingresso a 432 mhz per non avere interferenze dai 144mhz.
